◆5Ghz常設後の実験成果

★　はじめに　★　　　　　　　2012年(H24)12月　

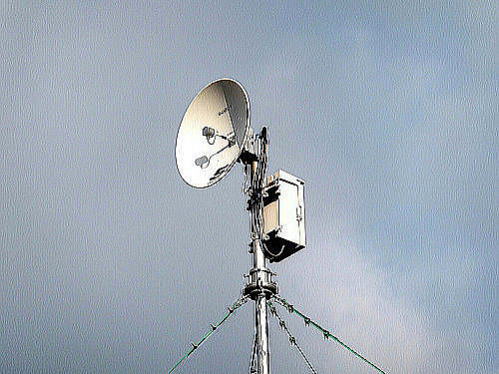

◆　2012年11月に、簡易な５.６GHｚ設備を屋根に建てましたが、その後の運用実績を紹介いたします。★Good !です。

◆アンテナ設置作業は、下の記事をご参照ください。
簡易なSHF ( 5.6 GHz ) 固定設備の開設　←click and jump

◆では、以下にビュジュアル中心に、お話を進めます◆

【１】レイン・スキャターでのWSJT(JT65C)受信事例

【２】レイン・スキャターでのWSJT(JT65C)送信事例

【３】山岳反射波での受信事例

【４】音声による交信事例（ SSB波および FM波）

◆ 2012年（H24）11月10日開設以来・・・
初めての受信成功・・2012.11.17（土）18:38~　

【１】レイン・スキャター(rain scatter)での受信例WSJT（JT65C　mode）

この日は、東京湾岸地域に大雨が降り、この雨によるスキャター（散乱）波の受信に成功しました。（送信局は横浜市鶴見区）

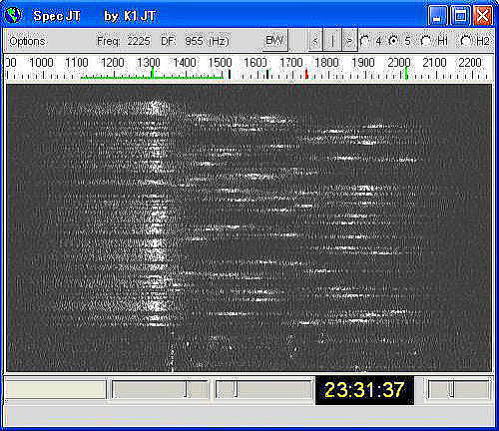

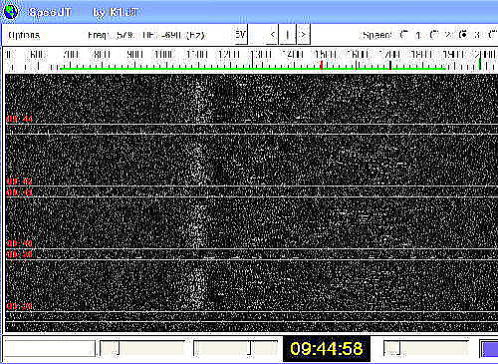

◆↓WSJT-JT65C　SpecJT画像
　[ 送信局は横浜市、さくら市とは直線距離で約　130 km ]

◆パラボラANT方向は、190度（横浜方向）で仰角は水平でした。

◆雨雲や雷雲の下では、洪水、落雷などによる大規模な災害が多く発生していることを考えると・・・・・・
私はレイン・スキャターをあまり好みませんが・・・・・。
「通信実験」としては、興味が沸きます　(-_-;)

◆↓ その時デコードできたTEXT・JST 2012.11.17（Sat）18:38~
※　WSJT（JT65C　mode、　Aggressive Deep Search ON ）　です。

【２】レイン・スキャター(rain scatter)での送信事例（2012/11/24）

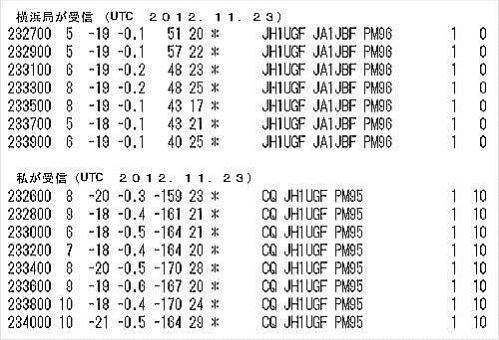

◆　↓ 私が送信し、横浜局での受信例（5762.200MHz）

◆　同時刻の受信TEXTデータ比較

双方の「W」値が２桁に増えています。
通常は、「４~６」の１桁の値です。　

【３】山岳反射波受信事例　山岳反射波の例・2012.11.30（Fri）20:50~　

◆以下の事例は、日光連山「女峰山」による反射波です。

屋根上から、目視できる「女峰山」にアンテナ方向を向けましたら、横浜からのWSJT信号が安定して入感してきました。

電波伝播距離≒145+41＝186 km　
（横浜市→145km→女峰山→41km→さくら市）

私のロケーションでは山岳反射が使える唯一の方向です。
さくら市からの方位角＝290 度

下の受信データでみますと、★Good !ですね。
恒常的に使える伝播ルートと言えそうですが・・・・

※四季を通じてどうかは・・・これからの実験で明らかに
　していきたいと考えています。

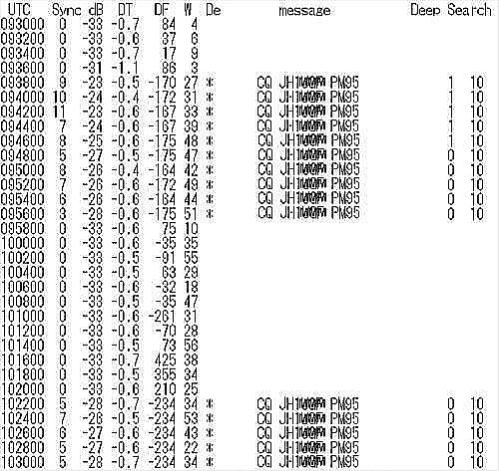

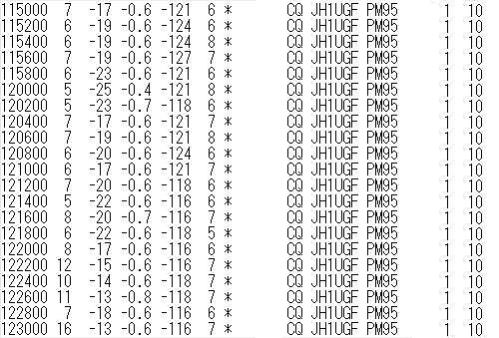

◆↓ その時、デコードできたTEXT

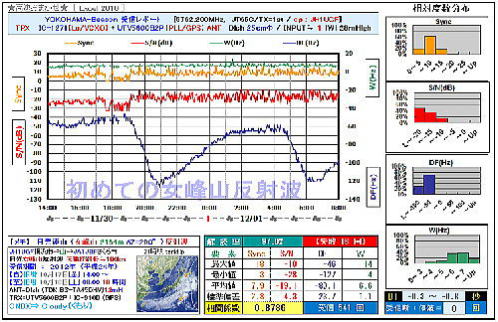

◆↓【おまかせグラフ】（Excel）でグラフ化しました。　
連続18時間の受信データをグラフ化

◆　上記、山岳反射の考察
※※　日光連山の山容　※※

　　　　　　　男体山↓　　大真名子山↓　　　　↓女峰山　↓赤薙山

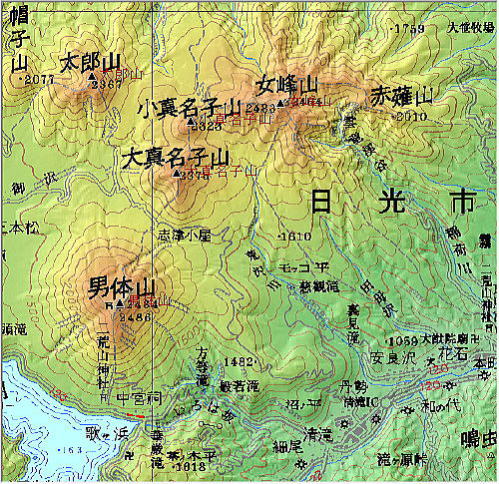

◆　20万地形図（カシミール３D）

◆↓私のロケーションからの「女峰山2464m」遠望

※思いがけない、めっけもの！「電波の窓」※

※パラボラ地上高は12mですから配電線より低いです。
電柱の左手に男体山がありますが、建物にさえぎられ見えません。

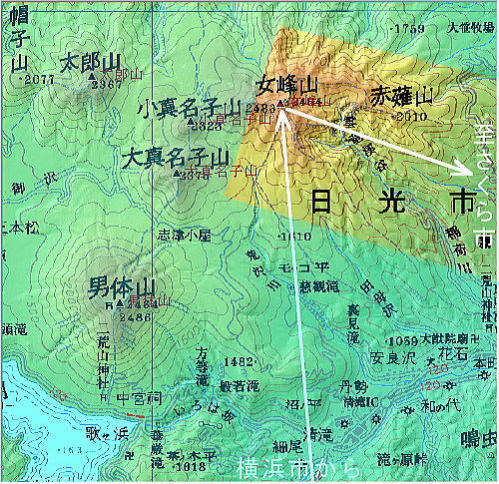

◆　20万地形図（カシミール３D）

カシミール３Dを使って「電波の窓」を表示してみました。
女峰山の方位角は290度です。

★マスキング（masking）の範囲は、建物の陰で見通せません。

地上高12mのパラボラANTでも、反射波が使えれば
面白く楽しめそうです。

この女峰山は、冬期日本海側からの寒波で雲がかります。
いわゆる「山雪型」の気象です。

この時は、電波減衰が大きくなりますので・・・反射波は期待
できないでしょう・・・たぶん？

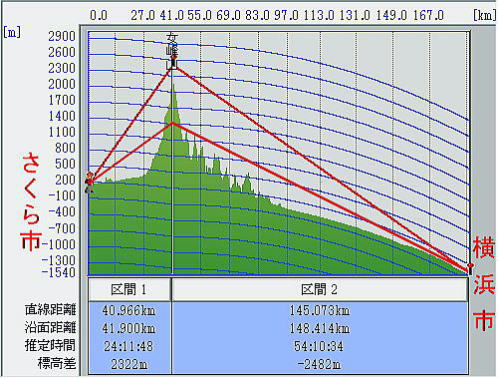

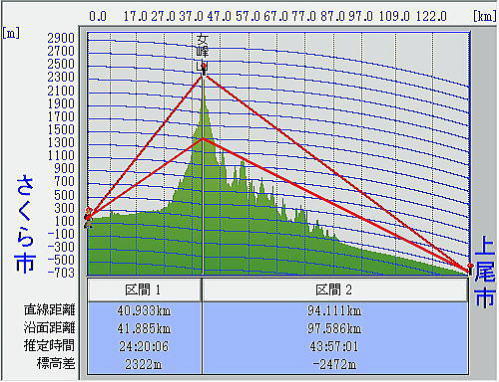

◆「見通し」図・・・・電波は「山腹」で反射されると思います。　

20万地形図（カシミール３D）使用

【４】　音声によるQSOに成功　（ SSB波および FM波）

◆正直なところ、音声通信はダメかと思っておりましたが、下の通り、優秀な電波伝播ルートと確信が持てました。

2012年12月01日　14:10~14:45　(35分間)

●　埼玉県上尾市－－135km－－栃木県さくら市

　信号強度＝双方ともに59+40dB

●　安定度＝35分間にわたりRag-chewを楽しめました
　（恒常通信可能確認！）

●　双方GPSに依存した周波数でしたので・・・周波数変更も
　一発でOK、チューニングなし

●　多段反射＝なし・・・上尾局に男体山などの反射の有無を
　調査していただきましたが・・・
　女峰山反射が確認できました。　　　TNX 　JA1OGZ om
